GF200 + FR58-4

[nlcarbon]

Bei beiden Varianten ist die Trennung vom B80 zu niedrig, siehtst du am Maximalpegel. Ich hab es aber passiv auch nicht besser hin bekommen, bzw läuft dann die Phase völlig aus dem Ruder!

Ich würde wenn es Seitenbass sein soll das Ganze teilaktivieren!

Gruß Nils

[AlphaRay]

Bei beiden Varianten ist die Trennung vom B80 zu niedrig, siehtst du am Maximalpegel. Ich hab es aber passiv auch nicht besser hin bekommen, bzw läuft dann die Phase völlig aus dem Ruder!

Ich würde wenn es Seitenbass sein soll das Ganze teilaktivieren!
Gruß Nils

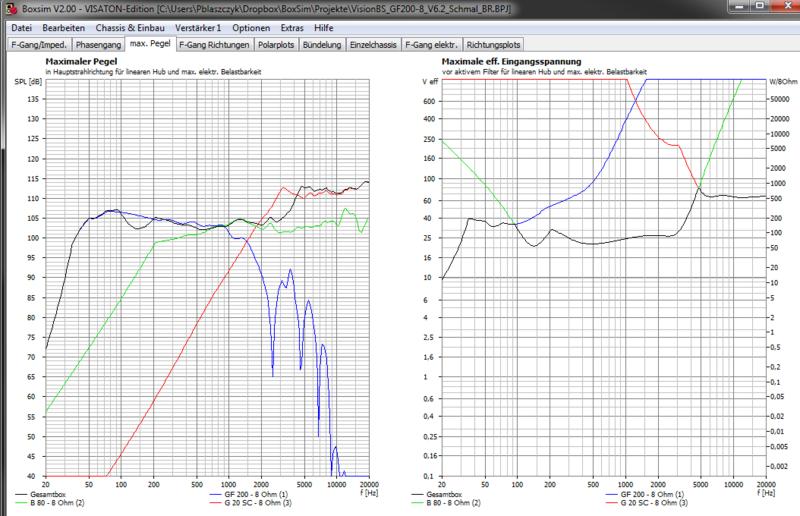

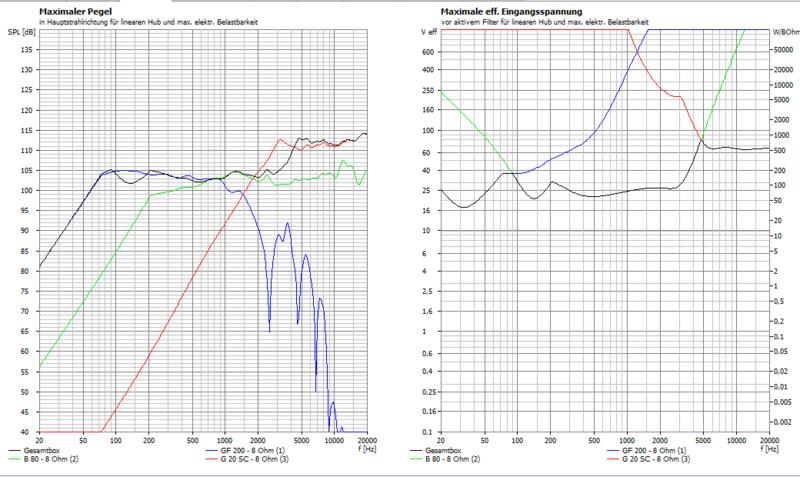

99 dB max hätten mich an sich gar nicht gestört..ne Disco mag ich damit nicht beschallen

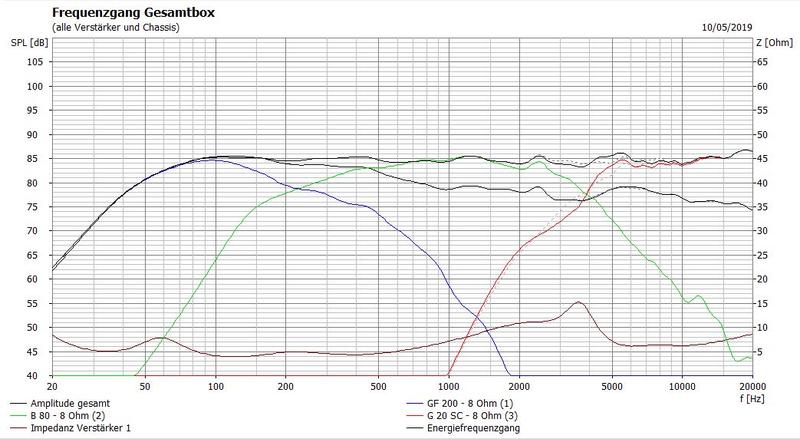

Habe Trennung auf 220 Hz in V6 angehoben - V6.1. Phase scheint ja immer noch OK zu sein. Die Delle im Tiefton hat sich um paar dB angehoben...

[nlcarbon]

Sieht schon besser aus

[AlphaRay]

Habe auch mal in BR geschmissen...

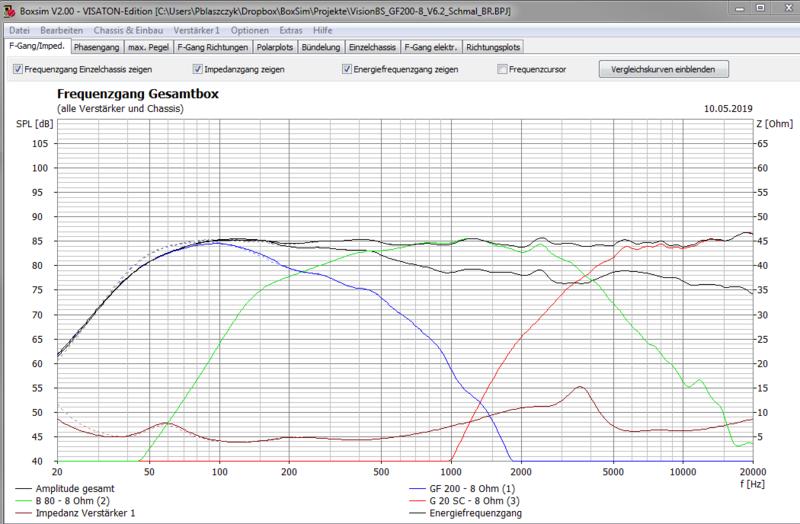

Hier: 20 Liter + 34 Hz + 1500u HP (Qtc: 0,653)

Gestrichelt: 26 Liter + 40 Hz + 2000u HP (Qtc: 0,597)

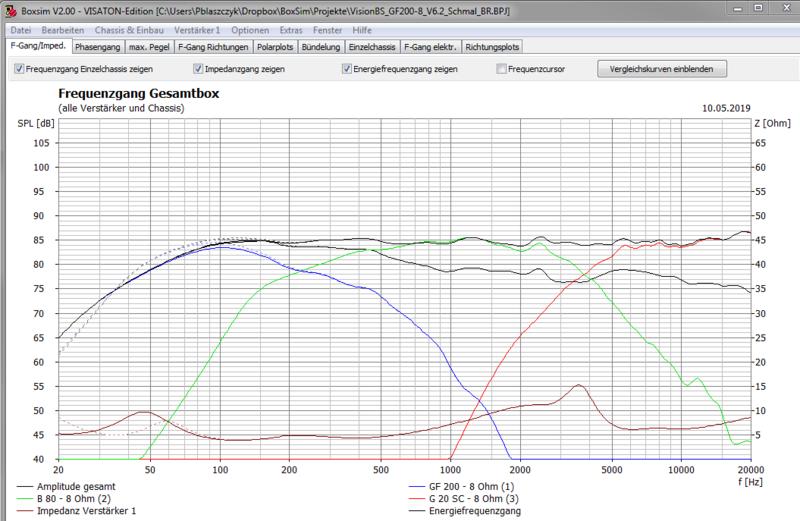

Geschlossen waren es 17 Liter mit Qtc 0,688 - zweiter Screenshot mit Vergleich zu 20 Liter BR


Im Projekt vorher hatte ich 17 Liter mit Qtc von 0,6, da stark gestopft. Hier mittel mit größerem HP-Kondi.
Ebenfalls als Screenshot eingefügt: 17 Liter stark gestopft + 820u HP (Qtc ~0,6) (gestrichelt) vs. mittel gestopft + 1500er (Qtc ~0,67)

[nlcarbon]

Ich weiß nicht ob passiv mit Seitenbass so taugt. Der GF200 liegt bei 500HZ gerade mal 10db unter dem Achsfrequenzgang...

[jama]

so schön ist es mit dem f-gang gar nicht...

Er hat mit dem g20 betrügt...

[nlcarbon]

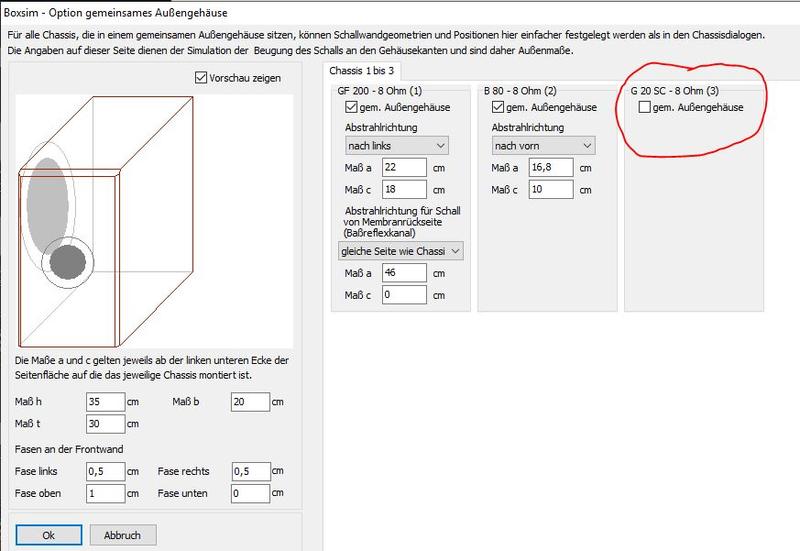

Naja nicht geschummelt, nur breite Fasen eingetragen unter Schallwand

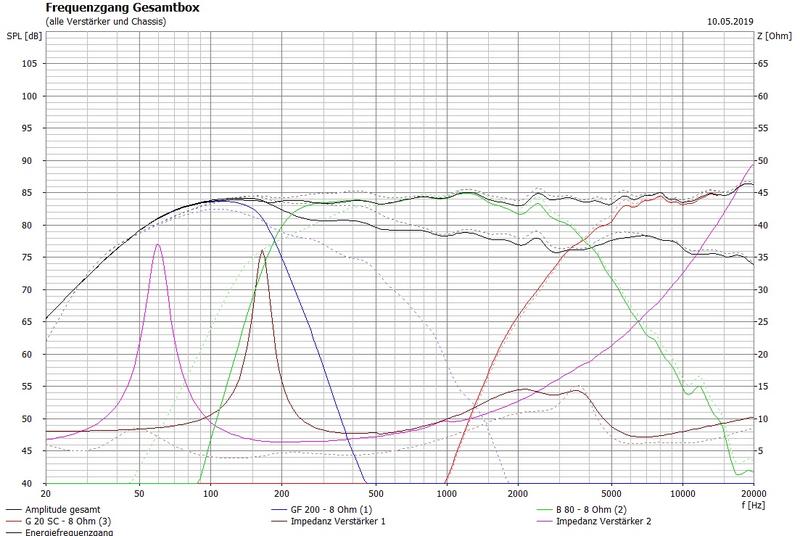

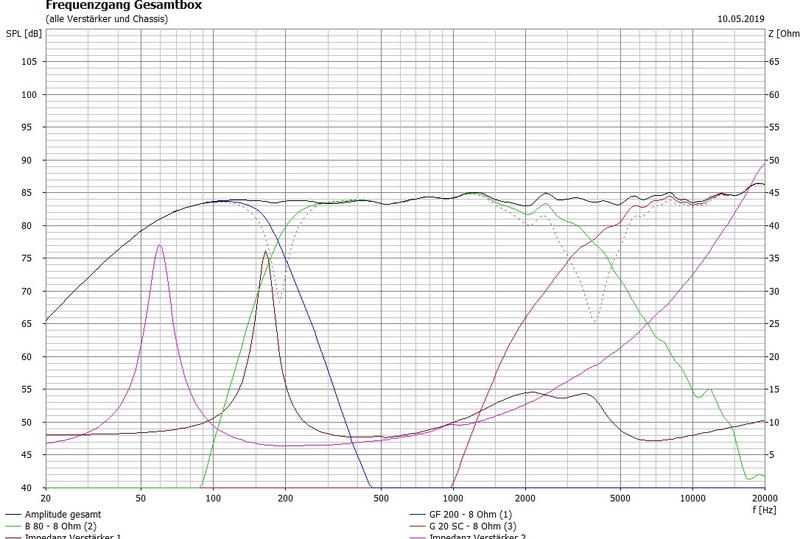

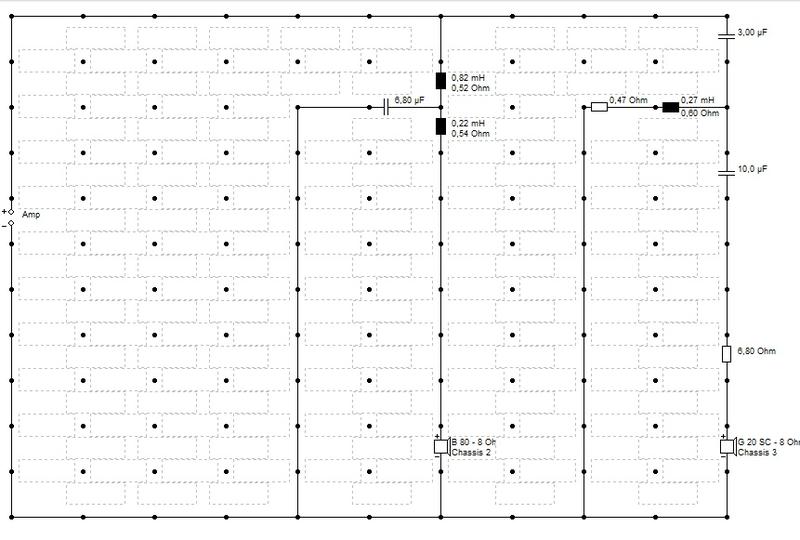

Hier mal der Unterschied zu teilaktiv Von der Weiche bleibt auch nicht mehr viel übrig

Den mit 47Ohm abgeschwächten Sauger kannst dir auch sparen

Gruß Nils

[AlphaRay]

Naja nicht geschummelt, nur breite Fasen eingetragen unter Schallwand

Jenau... musste sein, da sonst MT/HT Übergang ziemlich buckelig war.

Hier mal der Unterschied zu teilaktiv Von der Weiche bleibt auch nicht mehr viel übrig
Den mit 47Ohm abgeschwächten Sauger kannst dir auch sparen
Gruß Nils

Hm..das doofe ist dann halt nur, dass ja zus. Vestärker nötig ist bzw. DSP. Ich will ja miniminieren.
Überlege ja sogar wie ich den AV-Receiver weg bekomme. Bräuchte dann nur nen kleinen Decoder (z.B. https://www.amazon.de/Proster-Konver...dp/B077XQHWX4/ ) der mir die Kanäle Splittet für 2.1. Das ganze soll klein und Sparsam sein. Theoretisch würde je Kanal um 30 Watt vollkommen ausreichen.
Habe zum experimentieren z.B. TDA8932 35W

Was ich mir eher vorstellen könnte wäre ne kleine Schaltung für die Tieftöner vor dem Amp..an sich sind die ja Simpel und die Trennfrequenz ist errechenbar...2/3.Ordnung usw.

http://www.selfmadehifi.de/weiche.htm

[AlphaRay]

Ich weiß nicht ob passiv mit Seitenbass so taugt. Der GF200 liegt bei 500HZ gerade mal 10db unter dem Achsfrequenzgang...

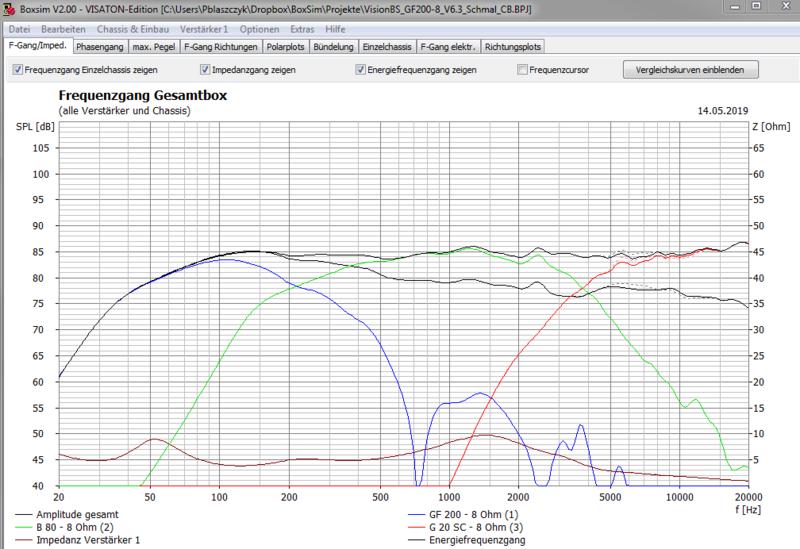

Mit 10 uF parallel zum 4,7 mH vom GF gehts bei 500 Hz nun 16 dB runter statt 10...

Den mit 47Ohm abgeschwächten Sauger kannst dir auch sparen

Hm..also ohne gefällt mir das nicht wirklich. Anhebung von 1 dB zw. 5 und 10 Khz. Anbei kleiner Ausschnitt alte Version mit 47R.

Habe jetzt diese sowieso auf 0,47uF + 33R erhöht - schaut besser aus

[nlcarbon]

Schau mal ginge auch so mit weniger Bauteilen im Hochton.

Würde max 4,7uf nehmen statt 10.

Wenn man jetzt noch die 10mh KN-Spule weg rationalisiert bekommt...

Gruß Nils

[AlphaRay]

Schau mal ginge auch so mit weniger Bauteilen im Hochton.

Würde max 4,7uf nehmen statt 10.

Wenn man jetzt noch die 10mh KN-Spule weg rationalisiert bekommt...

Gruß Nils

Es werden ja die Sonjas ersetzt - wenn ich das richtig sehe stecken hier 15 mH drin...ggf. Kondensator an 15 Mh anpassen..?
Muss die mal aufschrauben was ich da als Weiche verbaut hab

[jama]

ums himmelswissen nein ! weder 10 weder 4,7 uF parallel zur 4,7 mH !!!!
sonst habt ihr ein schöner kurzschluß bei 20kHz

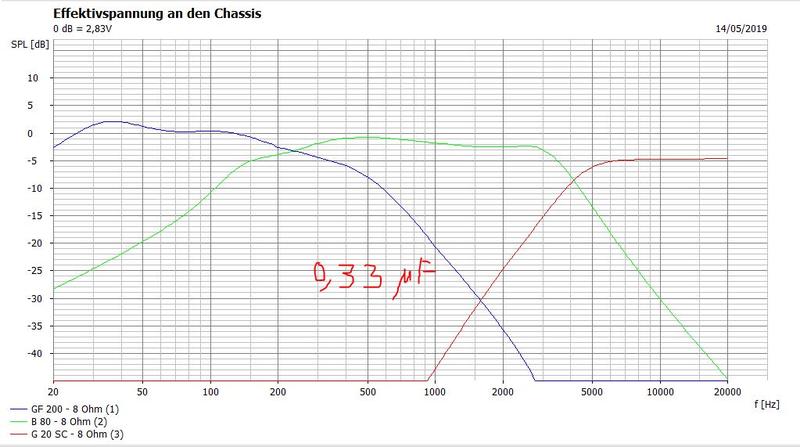

0,33 uF ist korrekt und mehr nicht.

[nlcarbon]

Hast natürlich recht, Impedanz ganz außer acht gelassen

Wobei 1uf laut Boxsim auch nicht unter 5ohm fällt (bis 30khz simuliert)

Gruß Nils
