Ich denke es ist nun an der Zeit, das langersehnte Waveguide vorzustellen.
Geschichte:
Angefangen hat eigentlich alles mit einem sehr langen Gespräch mit dem Forumsteilnehmer fabi während des Forumstreffens 2009 (ich glaube, wir waren bis halb drei Nachts am Diskutieren
).
Wir hatten früher zwar schon Überlegungen zu einem Waveguide gemacht, haben uns aber nie richtig ran getraut.
Da jedoch die Auswahl der erhältlichen Waveguides sehr klein ist, und bisherige Varianten kein befriedigendes Ergebnis mit unseren Hochtönern lieferten, haben wir kurzerhand eine Eigenentwicklung gestartet.
Erläuterung:
Beginnen wir aber kurz mit einer einfachen Erläuterung, sofern der Begriff Waveguide nicht bekannt ist:
Ein Waveguide ist ein Bauteil zur Optimierung der Schallwellenführung, in unserem Fall beschränkt auf den Hochtonbereich. Die Schallwelle kann durch Größe und Form des Waveguides beeinflusst werden.
Vorteile:
Die Vorteile des Waveguides WG 220x150 kann man eigentlich in wenigen Punkten aufzählen:
- Pegelgewinn im unteren Hochtonbereich durch exponentielle Erweiterung und damit bei passender Abstimmung eine deutliche Entlastung des Hochtöners (quasi erst mechanisch/akustisch anheben und dann elektrisch absenken)
- Tiefe Trennfrequenzen möglich
- Optimierung des Bündelungsverhaltens z.B. zu einem Tiefmitteltöner
- Optimierung der Schallenstehungsorte, da diese aufgrund der Bauhöhe des Waveguides näher zusammenrücken
Warum die außergewöhnlichen Abmessungen?
Wir haben uns bei der Entwicklung des Waveguides auch an optische Kriterien gehalten und wollten dem Anwender die Lautsprecherpartnersuche erleichtern. So entstanden die Breite mit 150 mm (entspricht AL 130 Durchmesser) und die Höhe mit 220 mm (entspricht GF 200 / AL 200 / TIW 200 XS Durchmesser).
Für welche Hochtöner eignet sich das Waveguide?
Das WG 220x150 eignet sich für 25 mm Kalotten. Befestigungspunkte inkl. Schrauben für G 25 FFL, DSM 25 R und KE 25 SC sind vorgesehen. Weitere Hochtöner sind natürlich möglich (z.B. SC 10 N), jedoch sind hier Modifikationen der Befestigung etc. nötig.
Die entsprechenden Messungen sind im Anhang angefügt.
Bisherige Erfahrungen und Messungen:

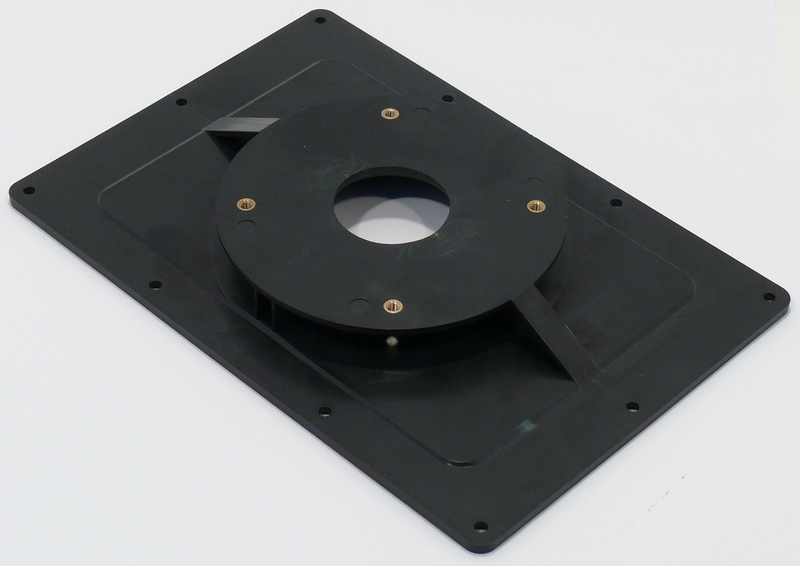

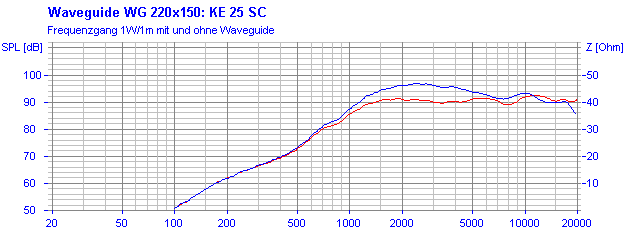

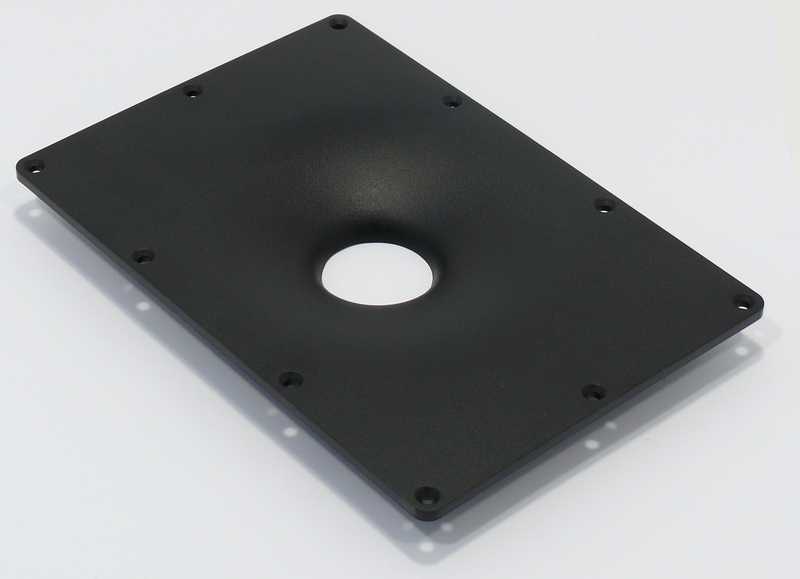

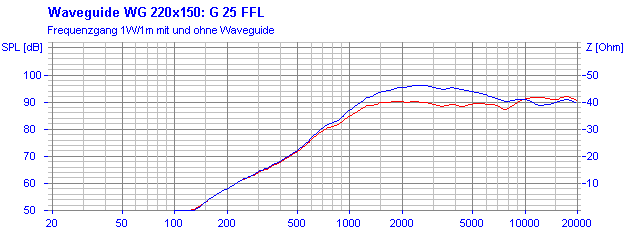

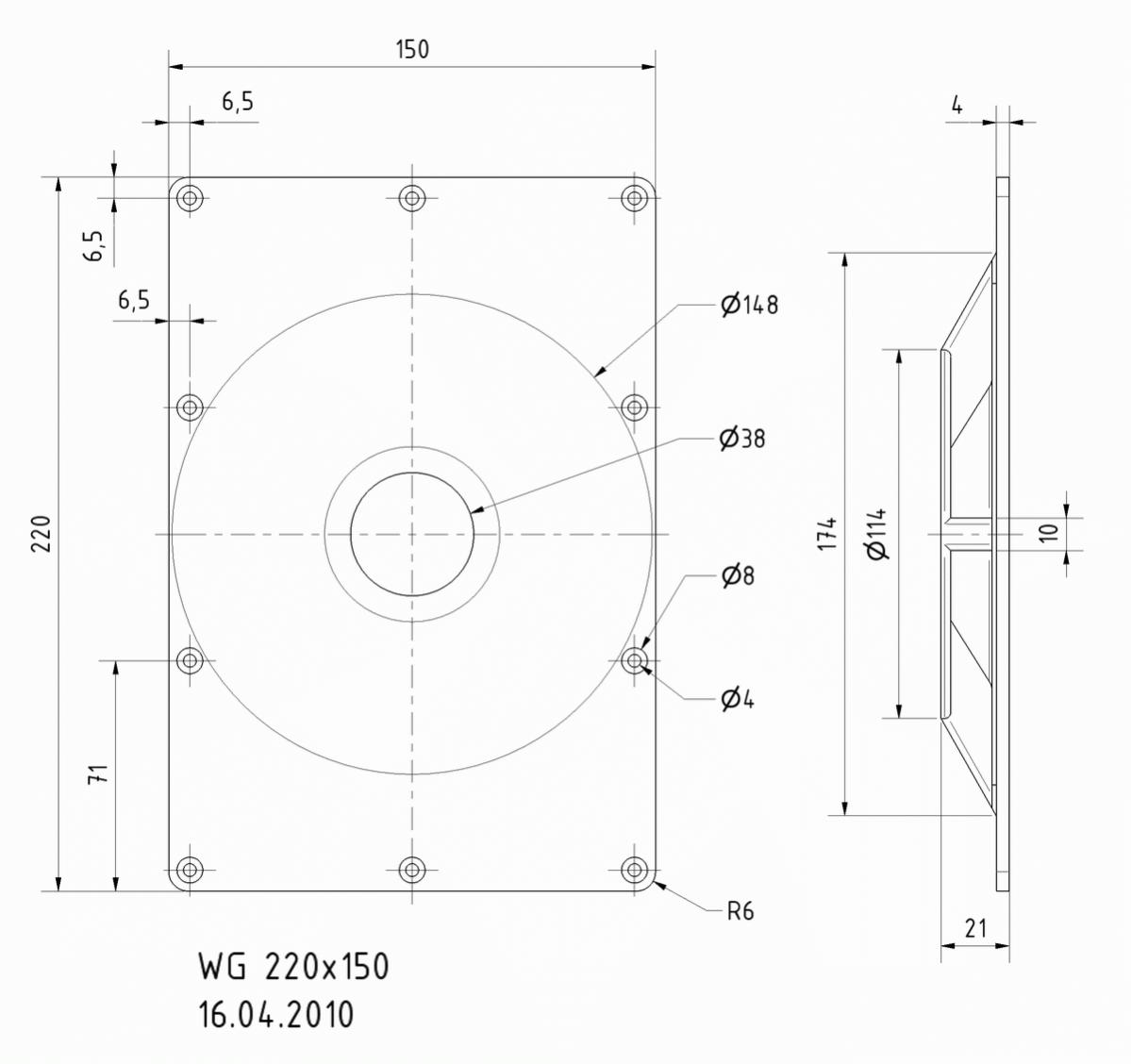

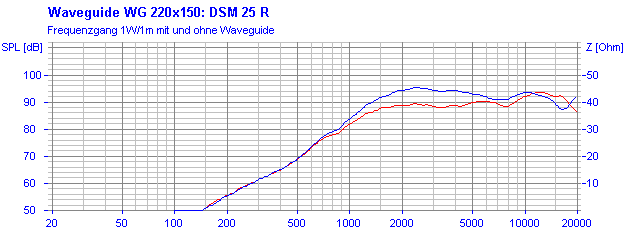

Unser Favorit ist die Kombination des Waveguides mit der G 25 FFL, da sich keine störenden Diffusoren im Schallweg befinden, welche zu ungewollten Einbrüchen im Frequenzgang führen. Aus diesem Grund sind leichte Einbrüche bei den Hochtönern KE 25 SC und DSM 25 R erkennbar. Die roten Graphen im Anhang zeigen die Hochtöner ohne, die blauen mit Waveguide. Die Messungen sind grundsätzlich bei 1W / 1m in unserer DIN-Schallwand durchgeführt worden.
Wird es BoxSim Daten geben?
Vorerst nicht, da die Simulation noch Probleme bereitet. Vorallem bei Winkelangaben etc. Wir arbeiten aber daran.
Wann wird das WG 220x150 erhältlich sein?
Wir können ein Weihnachtsgeschenk nicht versprechen. Jedoch spätestens Januar 2011 sollte die Serie vorliegen und für den Verkauf freigegeben sein.
Bauvorschläge:
Bisher existiert ein Roh-Bauvorschlag einer Regalbox mit zwei AL 130 und der G 25 FFL / Waveguide Kombination (nicht D'Appolito!). Diesen werden wir im Januar vermutlich vorstellen.
Weitere Tests und Bauvorschläge dazu werden folgen
Kosten:
Das Waveguide wird sich in einer Region um die € 15,- bewegen
Geschichte:
Angefangen hat eigentlich alles mit einem sehr langen Gespräch mit dem Forumsteilnehmer fabi während des Forumstreffens 2009 (ich glaube, wir waren bis halb drei Nachts am Diskutieren
). Wir hatten früher zwar schon Überlegungen zu einem Waveguide gemacht, haben uns aber nie richtig ran getraut.
Da jedoch die Auswahl der erhältlichen Waveguides sehr klein ist, und bisherige Varianten kein befriedigendes Ergebnis mit unseren Hochtönern lieferten, haben wir kurzerhand eine Eigenentwicklung gestartet.
Erläuterung:
Beginnen wir aber kurz mit einer einfachen Erläuterung, sofern der Begriff Waveguide nicht bekannt ist:
Ein Waveguide ist ein Bauteil zur Optimierung der Schallwellenführung, in unserem Fall beschränkt auf den Hochtonbereich. Die Schallwelle kann durch Größe und Form des Waveguides beeinflusst werden.
Vorteile:
Die Vorteile des Waveguides WG 220x150 kann man eigentlich in wenigen Punkten aufzählen:
- Pegelgewinn im unteren Hochtonbereich durch exponentielle Erweiterung und damit bei passender Abstimmung eine deutliche Entlastung des Hochtöners (quasi erst mechanisch/akustisch anheben und dann elektrisch absenken)
- Tiefe Trennfrequenzen möglich
- Optimierung des Bündelungsverhaltens z.B. zu einem Tiefmitteltöner
- Optimierung der Schallenstehungsorte, da diese aufgrund der Bauhöhe des Waveguides näher zusammenrücken
Warum die außergewöhnlichen Abmessungen?
Wir haben uns bei der Entwicklung des Waveguides auch an optische Kriterien gehalten und wollten dem Anwender die Lautsprecherpartnersuche erleichtern. So entstanden die Breite mit 150 mm (entspricht AL 130 Durchmesser) und die Höhe mit 220 mm (entspricht GF 200 / AL 200 / TIW 200 XS Durchmesser).
Für welche Hochtöner eignet sich das Waveguide?
Das WG 220x150 eignet sich für 25 mm Kalotten. Befestigungspunkte inkl. Schrauben für G 25 FFL, DSM 25 R und KE 25 SC sind vorgesehen. Weitere Hochtöner sind natürlich möglich (z.B. SC 10 N), jedoch sind hier Modifikationen der Befestigung etc. nötig.
Die entsprechenden Messungen sind im Anhang angefügt.
Bisherige Erfahrungen und Messungen:
Unser Favorit ist die Kombination des Waveguides mit der G 25 FFL, da sich keine störenden Diffusoren im Schallweg befinden, welche zu ungewollten Einbrüchen im Frequenzgang führen. Aus diesem Grund sind leichte Einbrüche bei den Hochtönern KE 25 SC und DSM 25 R erkennbar. Die roten Graphen im Anhang zeigen die Hochtöner ohne, die blauen mit Waveguide. Die Messungen sind grundsätzlich bei 1W / 1m in unserer DIN-Schallwand durchgeführt worden.
Wird es BoxSim Daten geben?
Vorerst nicht, da die Simulation noch Probleme bereitet. Vorallem bei Winkelangaben etc. Wir arbeiten aber daran.
Wann wird das WG 220x150 erhältlich sein?
Wir können ein Weihnachtsgeschenk nicht versprechen. Jedoch spätestens Januar 2011 sollte die Serie vorliegen und für den Verkauf freigegeben sein.
Bauvorschläge:
Bisher existiert ein Roh-Bauvorschlag einer Regalbox mit zwei AL 130 und der G 25 FFL / Waveguide Kombination (nicht D'Appolito!). Diesen werden wir im Januar vermutlich vorstellen.
Weitere Tests und Bauvorschläge dazu werden folgen
Kosten:
Das Waveguide wird sich in einer Region um die € 15,- bewegen
