Chassis in Sketchup

[groeni78]

Ich habe mich heute ein wenig mit Google Sketchup beschäftigt und versucht ein Chassis zu erstellen um die am PC geplanten Gehäuse noch ein wenig realistischer aussehen zu lassen. Hat das von euch schon einmal jemand gemacht bzw schon welche erstellt?

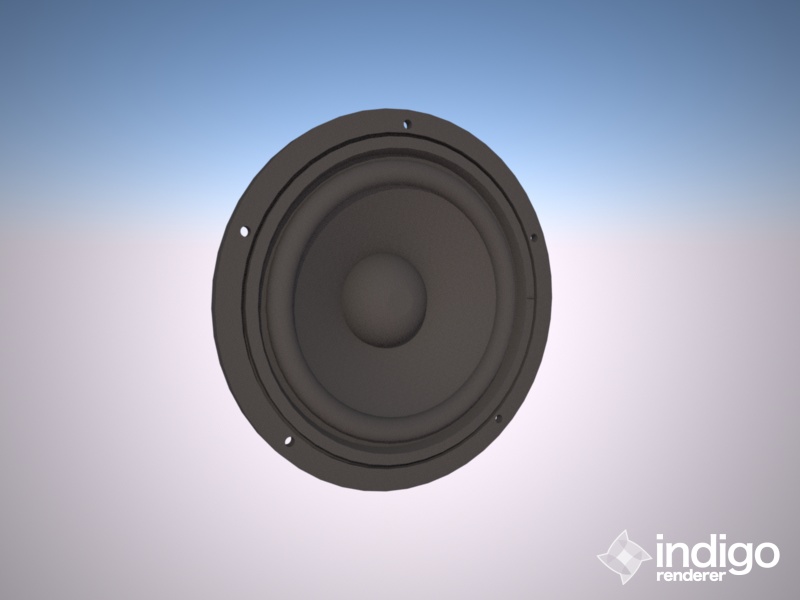

Das Bild zeigt den W170S. Die Außenabmessungen und die Dicke stimmen zu 100%. Die Löcher und der Rest stimmen nicht auf den mm genau.

[squeeze]

wie lange hast du denn dafür gebraucht? ich wollte sowas mit diesem programm auch mal ausprobieren

[groeni78]

Wenn man mal weiß wie es geht, dann dauert es eigentlich nicht sooo lange. ich denke 30 min oder so.

[raphael]

Es gab schon häufiger Versuche, eine Art 3D-Bibliothek anzulegen. Ist immer irgedwie im Sande verlaufen. Problem ist sicher die Vielfalt der Dateiformate, die es so gibt. Ich für meinen Teil z.Bsp. möchte ungern auf SketchUp umsteigen, nur weil es dafür das Chassis bereits gibt.
Daher habe ich es bisher immer so gemacht, daß ich die Boxen zwar in 3D gezeichnet habe, aber für die Chassis entweder einfach nur die Auschnitte so gelassen oder in sehr stark vereinfachter Form anzudeuten. Das reicht i.d.R. um sich ein Bild von der Box zu machen.

Raphael

P.S. Man kann natürlich fast beliebig viel Zeit in eine realistische Vorschau bis ins kleinste Detail machen. Früher habe ich das auch gemacht, das führte dann aber dazu, daß man irgendwann merkte, fast ein halbes Jahr in der Freizeit am PC gesessen zu haben ohne auch nur ein einziges Brett in der Hand gehabt zu haben...

[groeni78]

Naja, eigentlich ging es vorranigig darum mich mit Sketchup vertraut zu machen. Um ein wenig zu üben, habe ich eben die Chassis gemacht.

[dllfreak2001]

Wo kann man eigentlich in Sketchup die genauen Maße angeben?

Wie macht man damit eigentlich Phasen in ein Boxengehäuse...

[groeni78]

Da ist nicht so einfach hier zu erklären.
Die genauen Masse kann man beim Zeichnen der geometrischen Figur, rechts unten eingeben.
Fasen zeichene ich so, dass ich beim Quader an den Ecken ein Dreieck zeichne und dieses dann mit dem "Drücken/Ziehen" Tool "klein" mache.

[dllfreak2001]

Mit Phasen meinte ich die Abrundung und irgendwie kann ich unten Rechts nicht die Maße editieren, das ist bei meiner Version nur eine reine Anzeige.

[groeni78]

Tut mir leid, ich versteh noch immer nicht was du mit Phasen meinst.
Ich habe auch die gratis Version und nicht die Pro.

Ich denke, dass sollte dir weiter helfen.

http://www.hifi-forum.de/viewthread-104-17553.html

[squeeze]

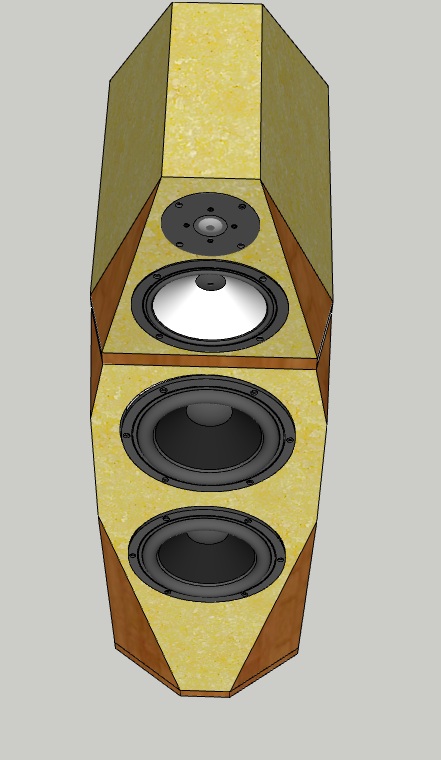

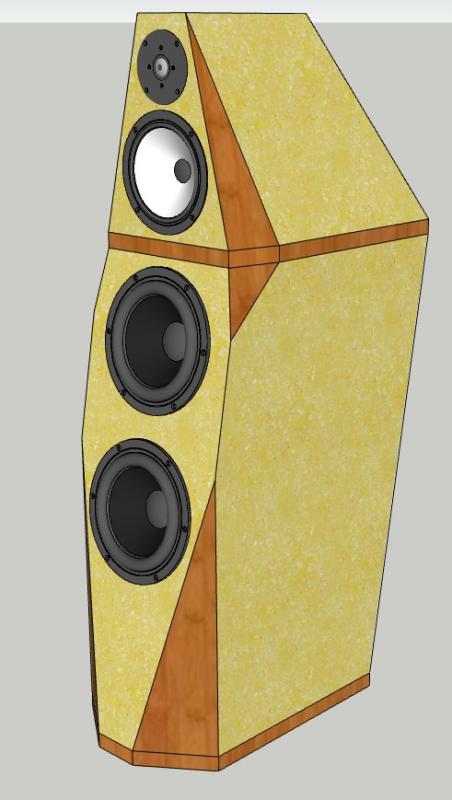

so leude...hatte irgendwie das ganze wochenende nichts zu tun und vor lauter langeweile hab ich mal ein bißchen ge cad et.

Bei Bedarf kann ich auch mal die originalen cad dateien hochladen.

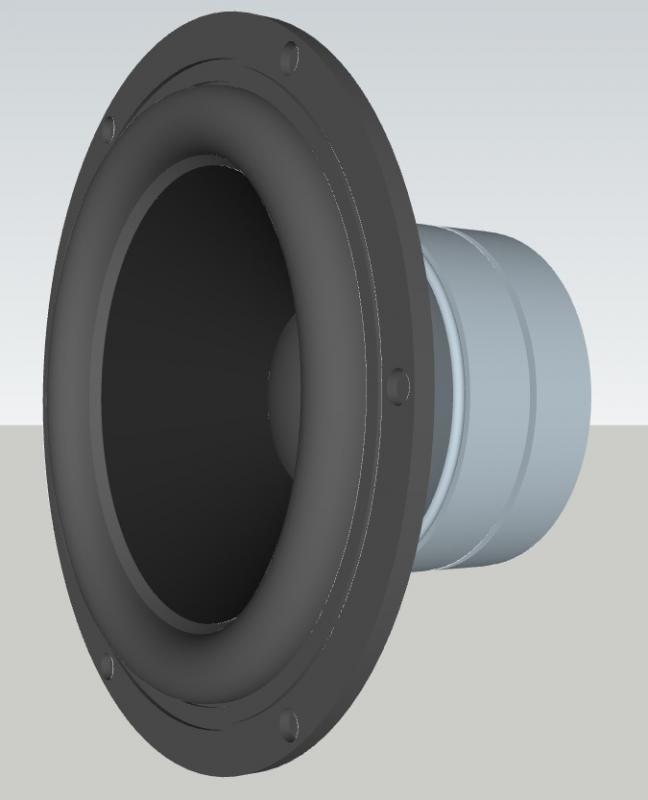

Tiw200XS

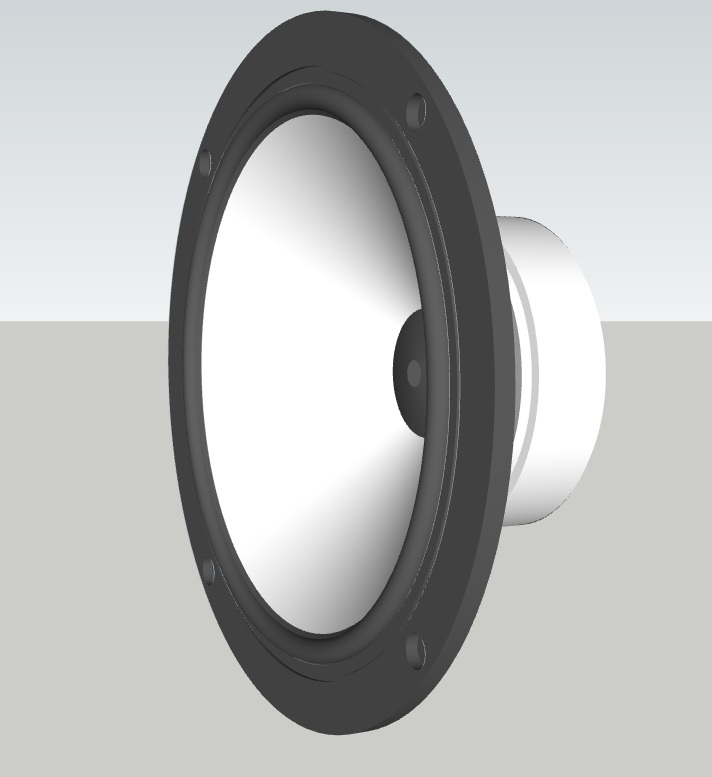

AL170

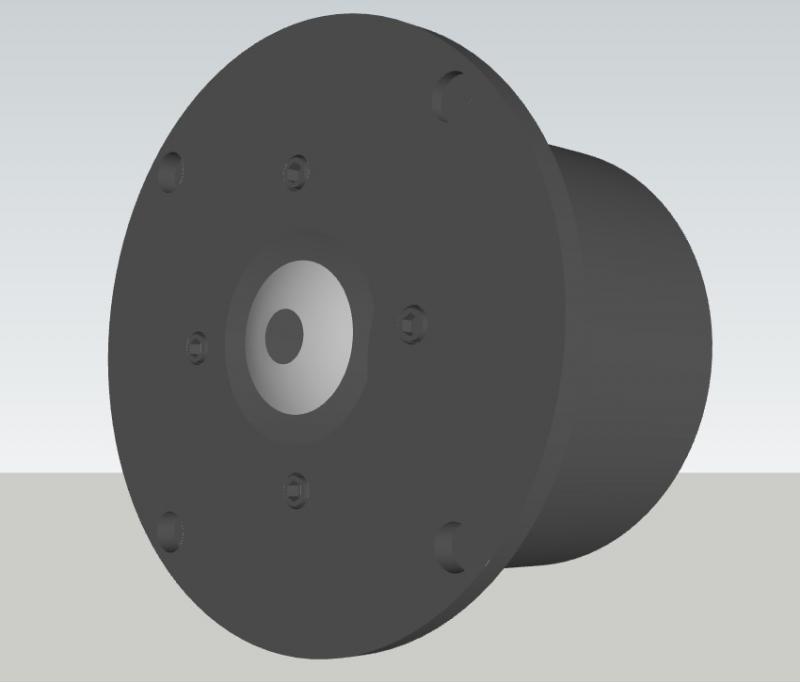

KE25SC
